鴻海系列產品
產品簡介

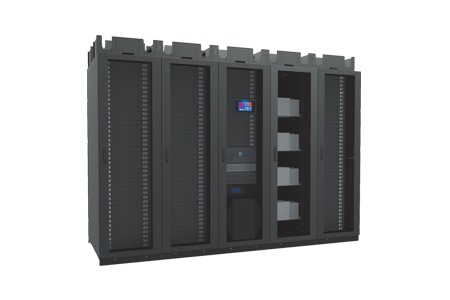

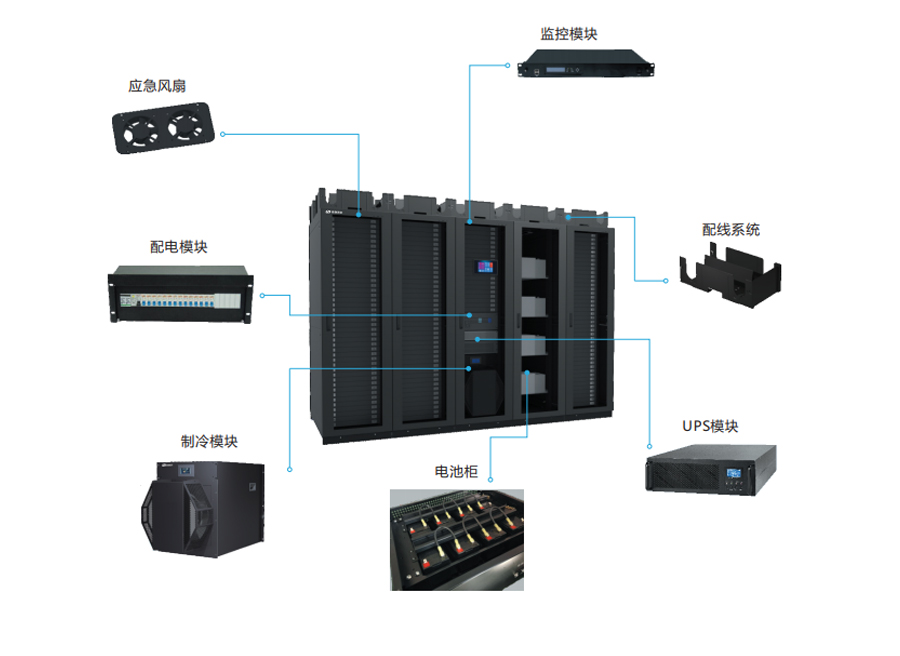

鴻海系列是新一代中小型模塊化數據中心解決方案。一體化集成供配電系統、UPS系統、制冷系統、監控系統、應急通風模塊、機柜及氣流管理、綜合布線系統等數據中心基礎設備集中在一個或多個封閉式的機柜內。鴻海系列單列式模塊化數據中心將一排機柜式的數據中心分為供配電、制冷、UPS、電池、機柜及氣流管理、監控管理等子模塊,各子模塊工廠預制,現場將子模塊拼裝即可組成一列的模塊化數據中心。具備高密模塊化,高可靠性和安全性,快速靈活部署,高效節能,簡化運維管理與智能動環監控等特點。
鴻海系列的支持單元式4柜位方式(1臺設備集成柜+3個IT機柜),最大可支持12柜。
鴻海系列有冷熱通道全封閉、封閉冷通道形式、自然散熱三種形式,可根據實際應用需求任選其中一種形式,靈活多變,應用場合多。
產品特點
簡單
整體系統標準模塊化結構設計,各個子模塊高度通用,子模塊工廠預裝方式,現場直接拼裝,且對場地要求低,設備到場后可立即投入使用,在使用過程中只需一個監控管理系統,無需面對多個界面。
可靠
冷熱通道全封閉,自成一體,適應多種環境場所。
整體系統標準化架構設計,避免系統設計問題。
系統容錯設計,減少電磁干擾。
高效
具備三種封閉通道型式:冷熱通道全封閉(推薦)、封閉冷通道型式、自然散熱。其中,冷通道封閉可大幅提高冷量利用率,
智能
鴻海系列內置有監控及管理系統,配備10.1寸工業級觸摸顯示屏,不僅可直接從顯示屏讀取供配電、空調、環境量、UPS等各項參數,而且可以遠程監控機柜內各項運行參數,并可通過網絡接入上級監控平臺,多網點集中監控,高效管理。
靈活
整體系統標準模塊化結構設計,各個子模塊高度通用,根據需要進行組合實現多種解決方案。后期可實現輕松擴容。
應用場景
中小型數據中心
業務量較大的分布式營業網點機房
中小型網絡設備間
區鎮級國家機關、事業單位信息中心
大型公司的分支機構機房
中小企業數據中心
技術參數
整體系統參數 |
單模塊只吃機柜數量 |
4-12 |
最大可用空間 |
420U(12柜位,不含電池包,負載54kW) |
|
通道類型 |
單柜或單排多機柜,自然散熱/封閉冷通道/封閉冷熱通道 |
|
功率密度范圍 |
3-8kW/柜 |
|
電池部署方式 |
電池包、電池柜、電池架 |
|
電池后備時間 |
15min-240min |
|
安裝方式 |
水泥地面、架空地板 |
|
電源制式 |
單進單出/三進單出/三進三出 |
|
系統防護等級 |
IP20 |
|
工作溫度 |
-20℃-45℃ |
|
機柜系統 |
自然散熱 |
(N×600)×1200×2000mm前后高密度通風網孔門,N為機柜數量 |
封閉冷通道 |
(N×600)×1200×2000mm前玻璃門,后網孔門,N為機柜數量 |
|
封閉冷熱通道 |
(N×600)×1200×2000mm前后玻璃門,N為機柜數量 |
|
IP等級 |
IP20(網孔門)/ IP50(玻璃門) |
|
制冷系統 |
輸入電源 |
220Vac |
制冷量 |
8 kW(10U)/ 15kW(12U)/30 kW(21U) |
|
空調配比 |
1+0、1+1、2+0、2+1、3+0、3+1(可選) |
|
顯熱比(顯冷量/總冷量) |
1 |
|
制冷劑 |
R410A |
|
送風方式 |
前送風,后回風 |
|
安裝方式 |
機架式安裝 |
|
供配電系統 |
電源輸入 |
單相三線 |
UPS容量 |
10 kVA/20 kVA |
|
UPS配置 |
N、N+1、2N(N≤4) |
|
UPS額定輸入電壓 |
220Vac/230Vac/240Vac單相;380Vac/400Vac/415 Vac三相 |
|
UPS輸入電壓范圍 |
80~280Vac單相;138~485Vac三相; |
|
UPS輸出功率因數 |
0.9 |
|
UPS額定輸出電壓 |
220Vac/230Vac/240Vac單相;380Vac/400Vac/415 Vac三相 |
|
UPS整機效率 |
95% |
|
維修旁路 |
支持 |
|
市電饋出路數 |
12路IT+5路空調及消防 |
|
UPS饋出路數 |
12路IT |
|
交流防雷 |
B、C級 |
|
監控系統 |
監控系統主機 |
支持嵌入式Web直接訪問 |
本地界面 |
10.1寸工業級觸摸平板 |
|
漏水繩 |
標配 |
|
煙感 |
標配 |
|
溫濕度 |
標配 |
|
自動彈門裝置 |
標配 |
|
門磁 |
標配 |
|
供配電/UPS/空調監控 |
標配 |
|
北向通訊接口 |
RJ45 |
|
協議格式 |
Modbus TCP/IP |
|
|
短信報警器 |
選配 |
|
應急風扇 |
選配 |
|
機柜燈帶 |
選配 |
